Для оперативной обработки информации в процессе строительства и эксплуатации объектов нефтегаздобычи, нефтепереработки, нефтехимии, химии, объектов других секторов промышленности, имеющих большое количество коммуникаций, в том числе скрытых и отмечая высокий процент износа основных фондов отрасли и оставшийся ресурс действующих конструкций, включая отсутствие в большей части проектно-сметной и эксплуатационной документации, отсутствие актуальных паспортов на технологическое оборудование и трубопроводы, необходимых в процессе реконструкций и ремонтов, ООО «ЭРИНТЕК» разработало и успешно апробировало информационно-технологический метод сбора, восстановления, хранения, цифровизации и управления всей инженерно-технической информацией по действующему или вновь вводимому объекту. Перед началом возведения или реконструкции объекта формируется инженерный цифровой репозиторий ИНЖСИНТ, включающий в себя всю требуемую актуальную информацию по объекту с наличием возможности подключения любого участника процесса на 15 день с даты начала работ как внутри структуры Заказчика, так и внешних организаций - проектировщики, подрядчики и другие участники, с основной целью оперативного получения и управления актуальной инженерно-технической, в том числе в цифровом виде, информацией по мероприятию, используя один (единый) источник информации по объекту с любой точки местонахождения (Рис.1).

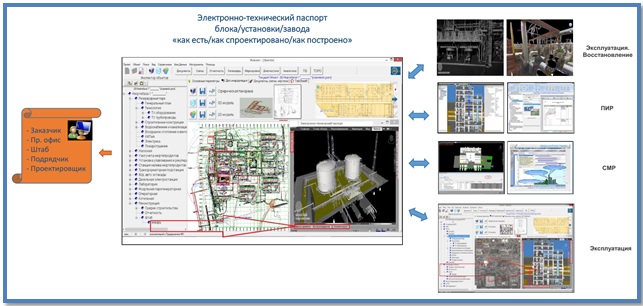

Рис. 1 Вся выверенная актуальная информация в одном месте.
Электронный технический цифровой паспорт объекта (далее ЭТП) (Рис.2, Рис.3, Рис.4) с глубиной до тарелки колонны, прокладки насоса, сварного стыка, шпильки, гайки может быть сформирован в трех случаях:
- Создание цифрового ЭТП «как есть действующее производство» для решения задач эксплуатации, реконструкций и ремонтов, ПБ.
- Создание цифрового ЭТП «как спроектировано» для решения задач СМР, ПНР, Эксплуатации.
- Создание цифрового ЭТП «как построено» для решения задач Эксплуатации, промышленной, экологической и антитеррорестической безопасности и защищенности.
* пп. 2 и 3 как правило идут последовательно.
Рис. 2 Титул Электронно-технического паспорта.

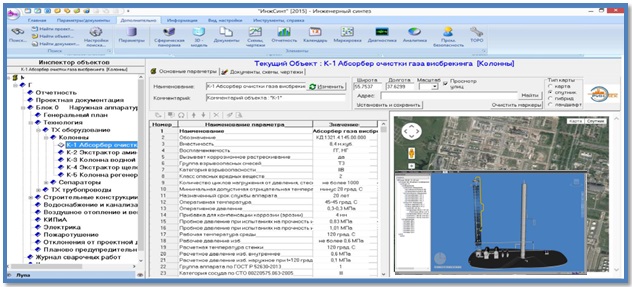

Рис. 3 (Паспорт сосуда)

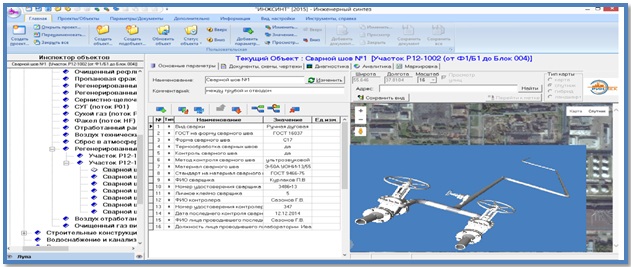

Рис. 4 (Паспорт сварного стыка)
Прежде, чем описывать используемый подход при эксплуатации или управлении строительством крупнотоннажных, высокотехнологичных и взрывопожароопасных производственных объектов нефтеперерабатывающего, нефтехимического, химического, нефтегаздобывающего кластера и других секторов промышленности, хотелось бы рассмотреть несколько банальных, но затрагивающих всех, примеров из жизни: сломалась бытовая техника или насос подачи теплоносителя в системе отопления на даче – что, в первую очередь, необходимо предпринять при таком случае? А если необходимо поменять кухню и при монтаже новых модулей навесных шкафов отсутствует схема электропроводки? А если произвести демонтаж стен для перепланировки или необходимо заменить электропроводку в автомобиле… и так далее? Конечно же, в первую очередь необходимо оперировать паспортной, проектной и исполнительной документацией (исходной информацией), но ее надо сначала иметь, а потом еще и быстро найти! Теперь представьте себе, что у Вас тысячи объектов и технических устройств, в том числе дислоцированных на площадях в 15, 20, 45, 90 тысяч м2 и более… Правильно, это время, а соответственно затраты и достаточно существенные, в связи с чем без инновационных методов, отработанных механизмов и команды состоящей из экспертов владеющих и знающих процессы и тонкости каждой стадии жизненного цикла: проектирование, строительство, эксплуатация здесь не обойтись.
ООО «ЭРИНТЕК», используя симбиоз состоящий с одной стороны из экспертизы и опыта персонала и с другой - технологий хранения, обработки, паспортизации и управления информацией, создало и применило сквозной подход позволяющий оптимально восстанавливать, строить и реконструировать объекты непрерывного производства - технологию ИНЖСИНТ. Основная цель и задачи, которые стоят при использовании подхода - выдача технической информации по действующим зданиям и сооружениям, выявление всевозможных технологических проектных несоответствий, наложений, нестыковок, отклонений от действующих норм и правил проектирования/монтажа/наладки/эксплуатации, отклонений сроков строительства и поставки материалов, формирования сборочных чертежей и КМД для блочного монтажа, усовершенствование механизмов контроля за реализацией директивных графиков, усовершенствование механизмов планирования ПОС и ПОД, использование инструментария для качественного взаимодействия между службами заказчика, генерального проектировщика, генерального подрядчика и других соисполнителей,(Рис.5), а также:
- Улучшения качества принимаемых решений за счет своевременной информационно-технологической поддержки;
- Проверки целостности и согласованности информации между различными инженерными дисциплинами;
- Повышения качества координации между организациями;
- Повышения производительности труда за счет возможности повторного использования уже имеющейся информации;
- Повышения производительности труда за счет сокращения времени затрачиваемого на поиск информации.
Рис. 5 Архитектура взаимодействия участников процесса
Реализовав все вышеперечисленные задачи автоматически, учитывая, что через используемую инженерную базу ИНЖСИНТ на момент восстановления данных или сопровождения строительства проходит вся производственная информация, создается еще один интеллектуальный продукт - Электронно-технический цифровой паспорт объекта, который централизованно и структурированно включает в себя инженерно-техническую и производственную информацию об элементах построенного или существующего объекта (зданиях, сооружениях, системах и оборудовании), а качественный понятный и простой интерфейс Электронно-технического цифрового паспорта реализует задачи с отображением этих данных и гибкостью их поиска через удобные налаженные поисковые запросы с генерацией отчетов любых форм. Охарактеризовать результат можно тремя словами «вижу/нахожу/управляю». С учетом вышеизложенного повышается общая культура эксплуатации объекта за счет обеспечения:
- Хранения информации о расположении в пространстве всех разделов проекта, а также типах, параметрах, характеристиках и координатах элементов конструкции объекта.
- Хранения необходимой для эксплуатации объекта проектно-конструкторской, исполнительной, эксплуатационной и другой инженерно-технической информации в едином месте.
- Оперативного доступа персонала и руководства организации к необходимой проектной и исполнительной документации и данным через наглядные пользовательские интерфейсы инженерной базы ИНЖСИНТ, основанные на детальных технологических цифровых трехмерных и четырехмерных моделях, картах и трехмерных фотопанорамах, геометрических данных лазерного сканирования и мерительных работ, структурированной паспортной информации по теплообменному, колонному, ёмкостному оборудованию, динамическому оборудованию, технологическим трубопроводам (I-IV), трубопроводов пара и горячей воды, сварных стыков, других систем и компонентов объекта, всего предприятия.
- Учета объектов ПБ (ОПО и ТУ на ОПО), их связывание с разрешительной документацией, требованиями и условиями эксплуатации, а также улучшением информационной поддержки рабочих процессов при эксплуатации, выполняемых в рамках задач по промышленной и экологической безопасности.
Таким образом, сформированный Электронно-технический цифровой паспорт по результатам окончания инжинирингового сопровождения любой стадии ЖЦ, позволяет эксплуатационным службам эффективно совместно использовать инженерно-технические данные предприятия через интерфейс инженерной базы ИНЖСИНТ, как в процессе строительства и реконструкций так и по их окончанию, в том числе: управлять разнородной технической документацией, осуществлять поддержку рабочих процессов, выполняемых в рамках решения задач по промышленной безопасности, ТОРО, МТО, осуществлять управленческий контроль за состоянием объектов, принимать тактические и стратегические решения с использованием всей имеющейся актуальной инженерно-технической информации на всех стадиях жизненного цикла: проектирование, строительство, эксплуатация, консервация, ликвидация.
Результаты работ прежде всего направлены на снижение стоимости затрат при управлении на стадиях строительства и эксплуатации объектов 1-4 классов опасности и объектов с массовым пребыванием людей, повышения их качества.
Внедрение результатов работ направлено на увеличение ликвидности актива.
Подход дополняет вертикаль решений по управлению производственными активами предприятий классов ERP, MES, ТОРО других специализированных баз данных, в виде исходной «стартовой» информации (точки) структурированных и актуальных инженерных данных построенного или существующего объекта.
Реализация любого процесса при помощи технологии ИНЖСИНТ, кроме его оптимизации и улучшения за счет инжиниринговой поддержки и супервайзинга, сопровождается формированием в единый репозитарий актуальной инженерно-технической информацией об объекте, наличие которой кратно оптимизирует сквозной контроль и учет всех контрольных показателей и данных при строительстве, эксплуатации, текущих и плановых капитальных ремонтах, реконструкциях.
