Наземное лазерное сканирование - это подход, дающий возможность измерять с высокой скоростью (от нескольких тысяч до миллиона точек в секунду) расстояния от сканера до поверхности объекта и регистрировать соответствующие направления (вертикальные и горизонтальные углы) с последующим формированием трёхмерного изображения (скана) в виде облака точек.
В объем услуг ЭРИНТЕК входит:
- Рекогносцировка объекта;
- Проведение наземного лазерного сканирования на площадки объекта;

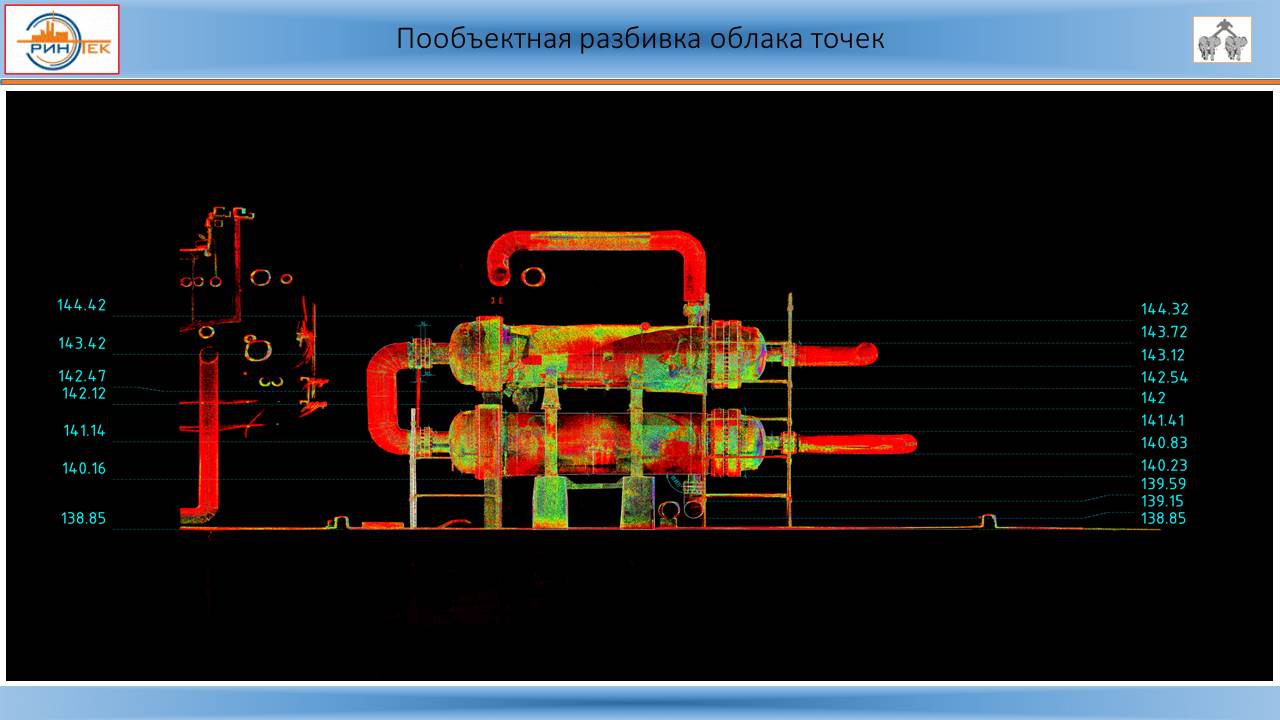

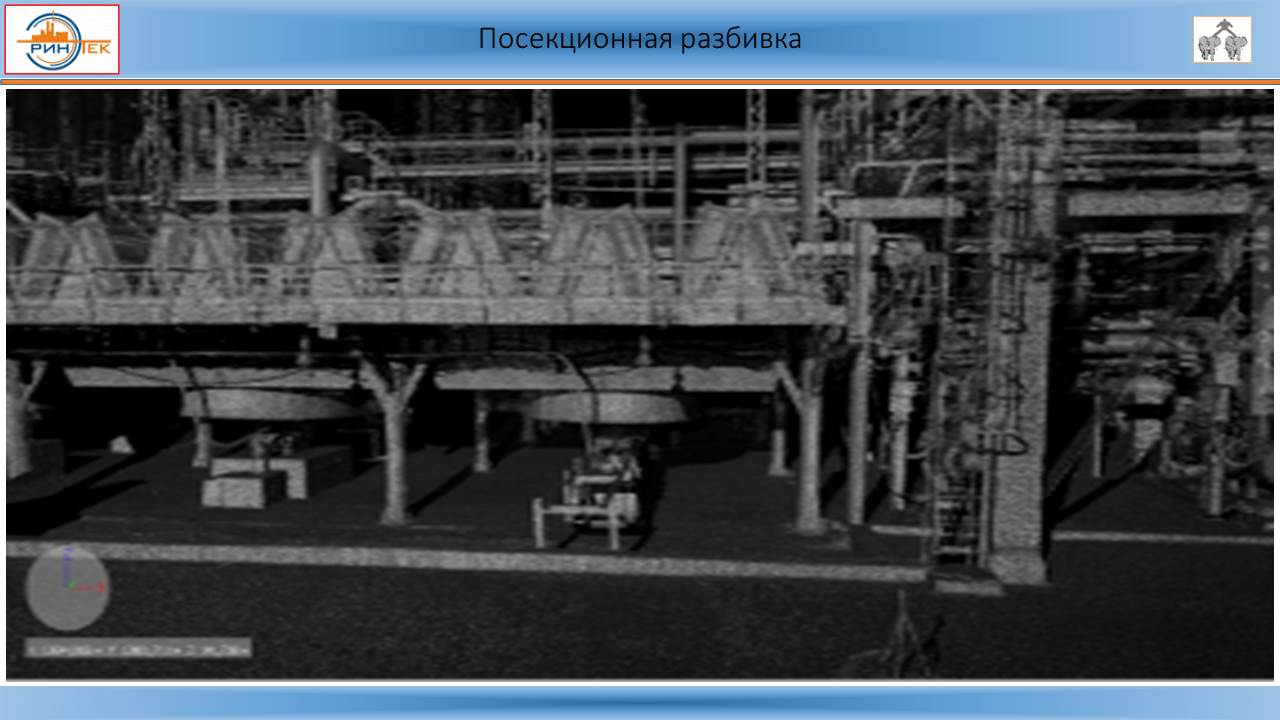

- Обработка и увязка данных лазерного сканирования;

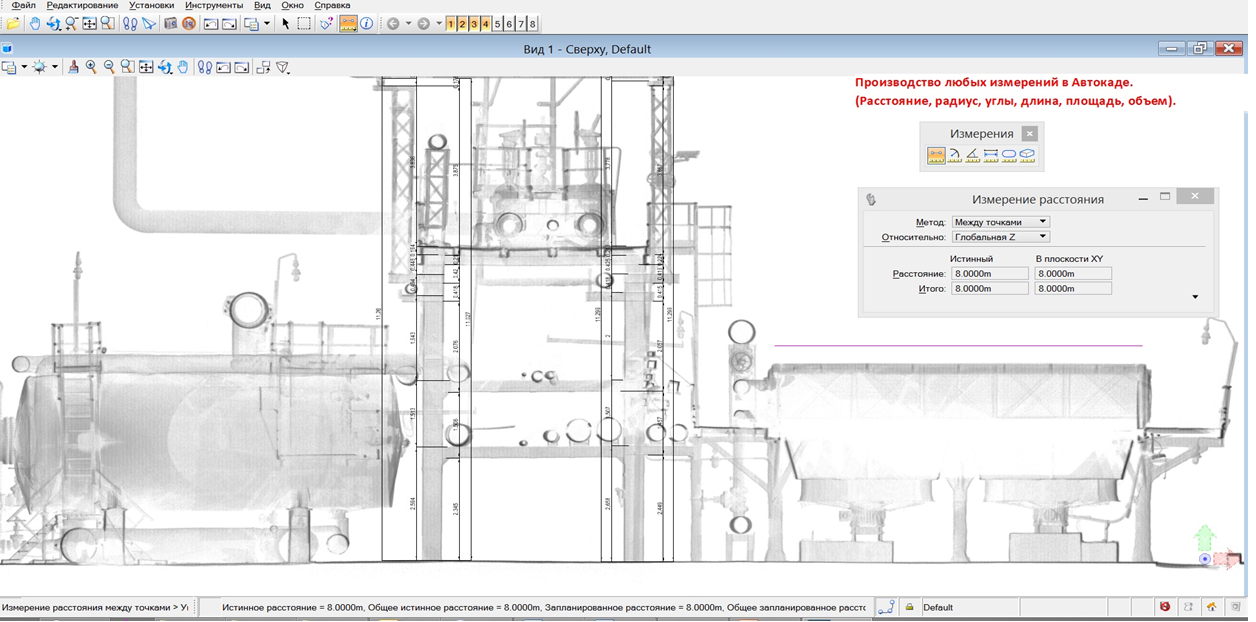

- Передача облака точек для реализации возможности навигации, измерений, построения видов по массиву измерений и загрузки в специализированное ПО (Autodesk Autocad 2012, Autodesk Autocad 2015, Autodesk Navisworks 2015, Pointools, Bentley Microstation, Autodesk Revit, Intergraph Smart 3D и др.);

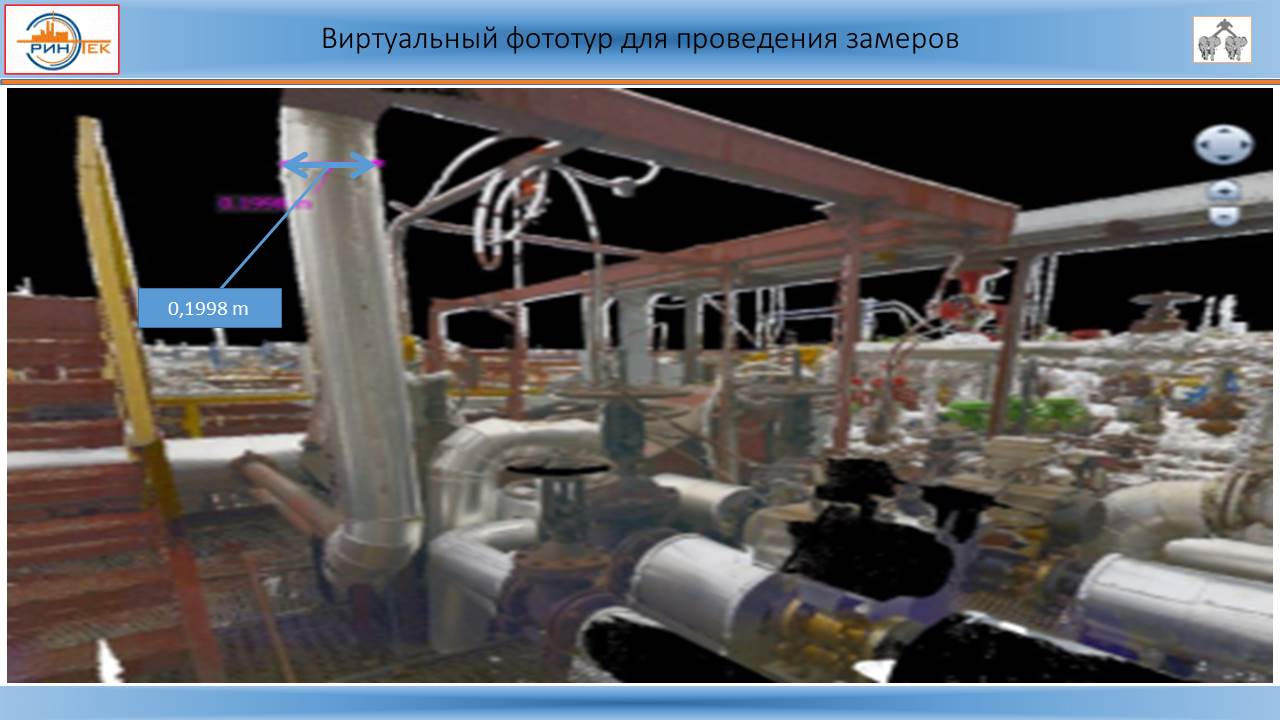

- Изготовление виртуального фототура для проведения замеров;
- Изготовление виртуального 3D фототура с привязкой к генеральному плану объекта для осуществления навигации;

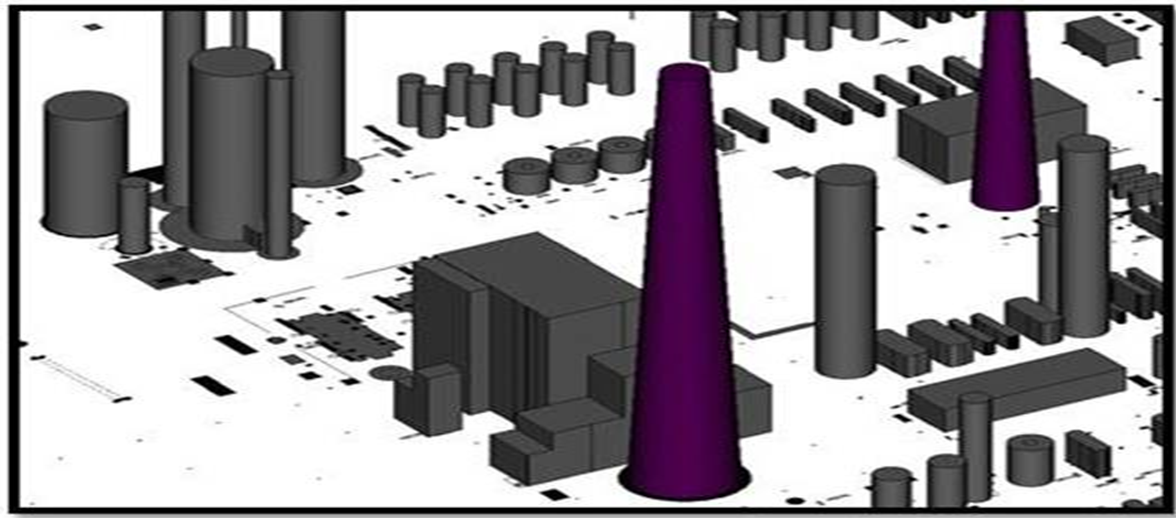

- Изготовление габаритной модели;
- Изготовление топоплана М 1:500;
- Изготовление информационной и инженерной 3D модели;
- Создание Электронно-технического паспорта «как есть»;

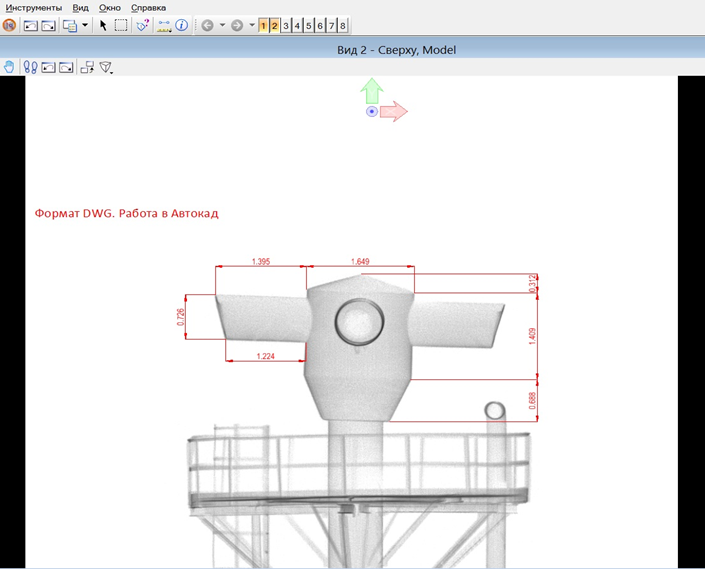

- Инжиниринговое сопровождение в части выдачи габаритов и размеров в формате Autodesk Autocad по запросам (РЕКОМЕНДУЕТСЯ):

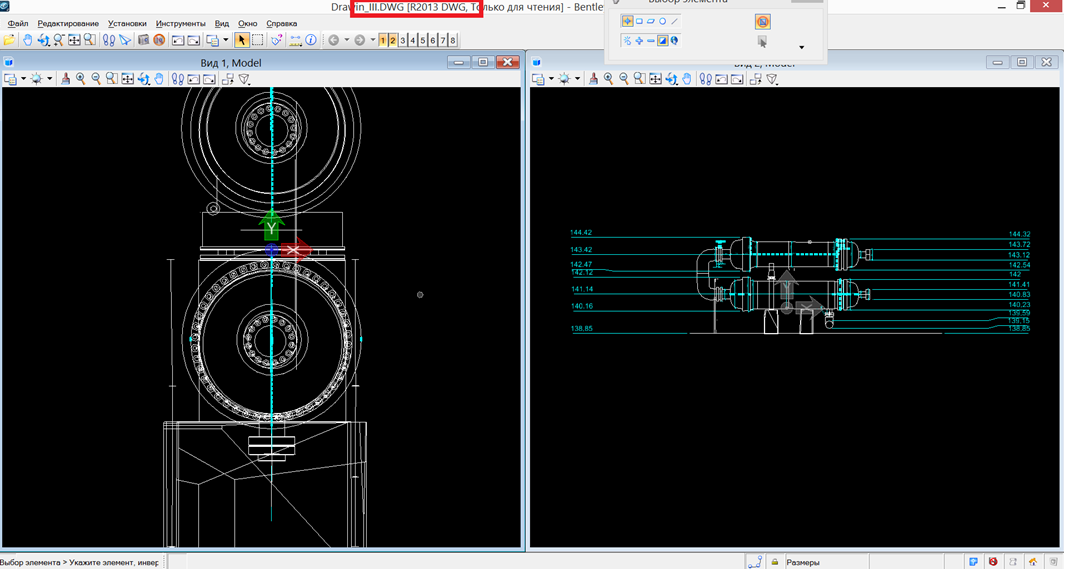

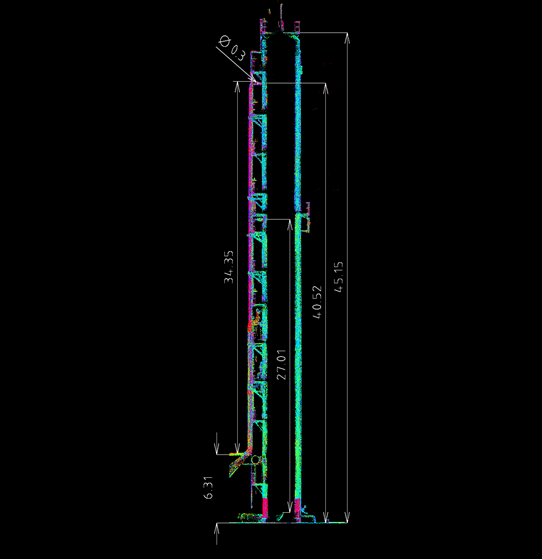

11.1. Предоставление срезов в форматах DWG/DGN
11.2. Предоставление габаритной модели
11.3. Поперечный срез эстакады
11.4. Размеры оголовка
11.5. Размеры колонны
Параметры результатов:
- Плотность сканирования 5 мм на 10 метрах;
- Точность выполнения измерений 5 мм;
- Точность результирующего облака точек 25 мм;
Объем работ: от 100 до 3000 скан-позиций и выше - по объекту любой отрасли.
